3.支線アンカーの設計
Q.302 支線アンカーの配置と耐張力の関係
支線アンカーの施工は、支線角が45゚〜65゚となるように設置します。例えば、支線角60゚におけるアンカーの耐張力T (kN) と対象柱に生じる最大抵抗曲げモーメントの関係は、以下となります。

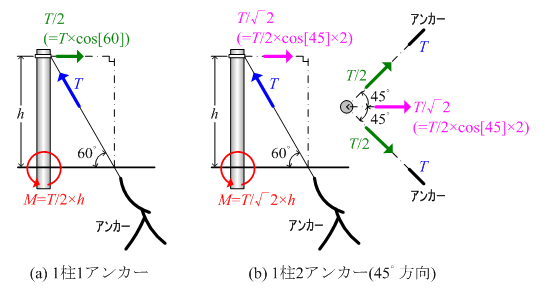

支線角60゚におけるアンカーの耐張力T (kN) は、水平方向にベクトル分解するとT/2 (=T×cos[60] ) となり、支線設置高さh (m) とすると、抵抗曲げモーメントM (kN・m) との関係はM = T /2×hとなります。参考例として、1柱に1アンカーで支える最大抵抗曲げモーメントMの関係を図9 (a) に、1柱に2アンカー (45゚正対) で支える最大抵抗曲げモーメントMの関係を図9(b) に示します。
例) 関東ロームのN値4〜8において、支線設置高さhが5mおよび10mとしたとき、それぞれのチコーアンカー80型が支えることが可能な地際に生じる対象柱の最大曲げモーメントを求めよ。ただし、チコーアンカー80型に生じるアンカー耐張力は(最大耐張力から)安全率2とし、1体のアンカーで支えるものとする。また、アンカーの支線角は60゚とし、関東ロームのN値4〜8におけるチコーアンカー80型の最大耐張力を表4に示す。
規格ごとの最大耐張力(kN) | |||||||
---|---|---|---|---|---|---|---|
1 号 | 2 号 | 3 号 | 4 号 | 5 号 | 6 号 | 7 号 | 8 号 |
19.0 | 31.0 | 42.0 | 49.0 | 56.0 | 68.0 | 82.0 | − |
解) 手順としては、はじめに安全率を加味した耐張力を算出する。なお、安全率を加味した耐張力が表1に示す許容荷重以下であることを確認する。次に、算出した耐張力を水平方向にベクトル分解(水平力の算出)した後、最大曲げモーメント(水平力×距離)を算出する。手順に従った最大曲げモーメントを以下表に示す。
規 格 | N値4〜8耐張力(kN) | 許容 | 水平力 (kN) Pa=Ta・cos(60) |
最大曲げモーメント (N・m) M=Pa・h |
|||||
---|---|---|---|---|---|---|---|---|---|
最大 | 安全率(2) | 荷重 | 判定 | ||||||
Tu | Ta=Tu/2 | (kN) | h=5m | h=10m | |||||
1 号 | 19.0 | 9.5 | ≦9.8 | OK | → | 4.75 | ⇒ | 23.75 | 47.50 |
2 号 | 31.0 | 15.5 | ≦19.6 | OK | → | 7.75 | ⇒ | 38.75 | 77.50 |
3 号 | 42.0 | 21.0 | ≦29.4 | OK | → | 10.50 | ⇒ | 52.50 | 105.00 |
4 号 | 49.0 | 24.5 | ≦39.2 | OK | → | 12.25 | ⇒ | 61.25 | 122.50 |
5 号 | 56.0 | 28.0 | ≦49.0 | OK | → | 14.00 | ⇒ | 70.00 | 140.00 |
6 号 | 68.0 | 34.0 | ≦58.8 | OK | → | 17.00 | ⇒ | 85.00 | 170.00 |
7 号 | 82.0 | 41.0 | ≦68.6 | OK | → | 20.50 | ⇒ | 102.50 | 205.00 |
