Q9.これから設計をお願いしようと思うのですが、設計のためにどのようなデータを用意すればよいのでしょうか？

ポールアンカー１００型-Vを設計するために、必要となってくる項目は以下の通りです。

・『上物計算書』

上物柱脚応力値をもとに鋼製基礎を設計するために必要です。

・『上物構造図』

上物構造を十分理解したうえで、鋼製基礎を設計するために必要です。同様にベースプレートの詳細も必要です。

・『設計条件』

（Ｎ値１０の砂質土等の）地盤条件を指定して下さい。

なお、現場に埋設物等がある場合、偏心基礎が可能です。ご相談下さい。

---

ここで必要となってくる上物柱脚応力値、及びベース部詳細寸法についてご説明します。

(１) 柱脚応力値
上物構造物の柱脚下端部の応力値のことで、ポールアンカー１００型-Vでは以下の表のものが必要となってきます。

	直風時	斜風時
鉛直荷重（上物重量）	Ｎ１	-
水平力	Ｈｘ	Ｈｙ
固定時曲げモーメント	-	Ｍｙｏ
風時曲げモーメント	Ｍｘ	Ｍｙ
風時回転モーメント	Ｍｔ	-

(２)ベース部詳細

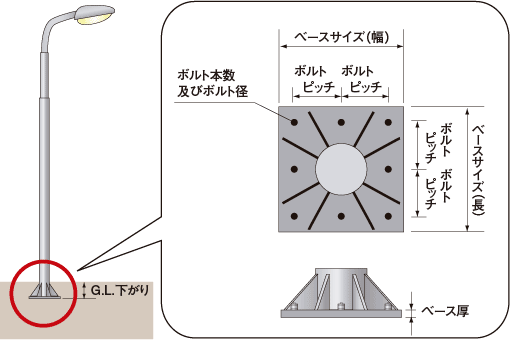

上物構造物のベース詳細は、ベース寸法やボルト寸法のことで、以下の図の項目が全て必要となってきます。
