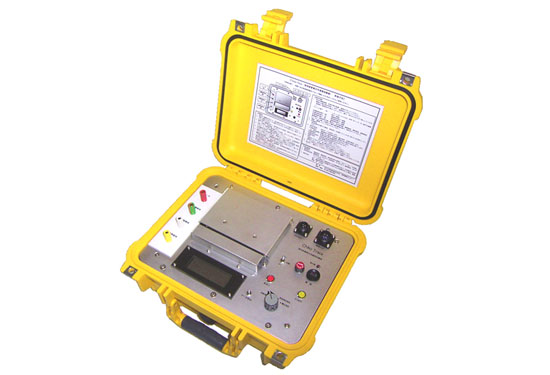

Chiko Trace（チコー トレイス）

電鉄用変電所の接地装置の健全性を確認する試験器

Chiko Trace（チコートレイス）は、電鉄用変電所の機器接地、遠制接地、基準接地（直流地絡検出継電器に基準電位を与える接地極）について、導通測定及び接地抵抗測定を行なうと共に、レール対地電圧、機器接地対地電圧を測定することにより変電所接地装置ならびに直流帰線ケーブルの健全性を確認する試験器です。”誰もが簡単に、電鉄用変電所接地の健全性を確認できるもの”として、ボタンやスイッチそして表示される文字などを最小限に抑えて、使いやすく、見やすいものとしています。

Chiko Trace（チコートレイス）の用途

電鉄用変電所の機器接地、遠制接地、基準接地（直流地絡検出継電器に基準電位を与える接地極）について各種測定を行い、接地極の健全性を総合的に判定します。

• 変電所機器接地、遠制接地、基準接地の独立状態の確認
• 変電所機器接地、遠制接地、基準接地の接地抵抗値の測定
• 帰線用絶縁劣化診断　など

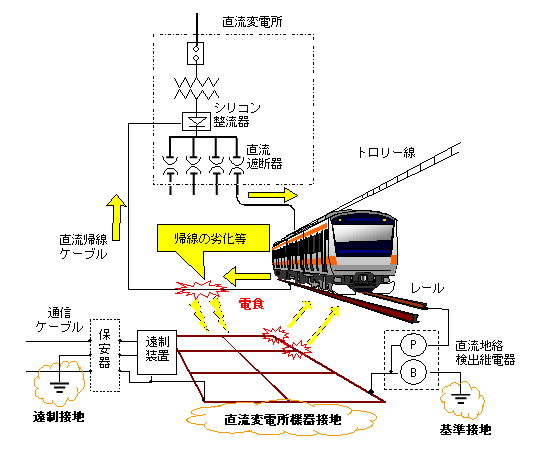

直流電鉄用変電所の接地状況図
