チコーテスター Type SK8-HG

共振型接地抵抗測定装置

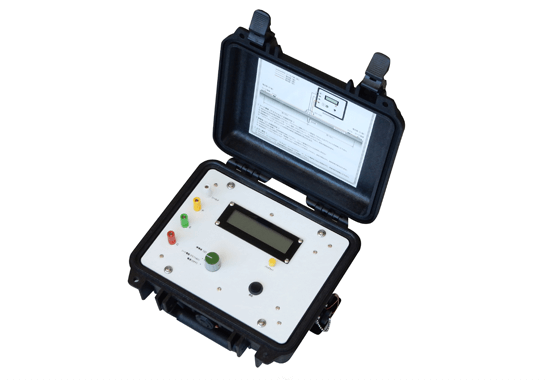

チコーテスター Type SK8-HG製品写真

本装置は、電気設備・避雷設備等に設けられる接地極の接地抵抗を測定する装置です。
単独接地や連接接地などの小規模な接地体の測定を目的に開発されました。

チコーテスター Type SK8-HGの特長

シート電極の設置

地表面が高抵抗のアスファルトで覆われ、補助極が打ち込めないような場所でも、専用のシート電極(補助電極)を用いて接地抵抗測定を行うことができます。 シート電極を用いた測定において、測定コードをつなぐだけで簡単に設置できます。 また、棒電極(補助電極)を用いて、一般的な接地抵抗測定も可能です。


簡単操作

測定装置のスイッチ類を最小限としており、誰でも簡単に測定が可能です。デジタル表示部は、バックライト付き液晶パネルを採用しているため見易い構造となっています。


断線チェック

接地抵抗測定時、測定コードの断線等がないか断線チェック機能付で、正常な測定状態であるかを確認できます。

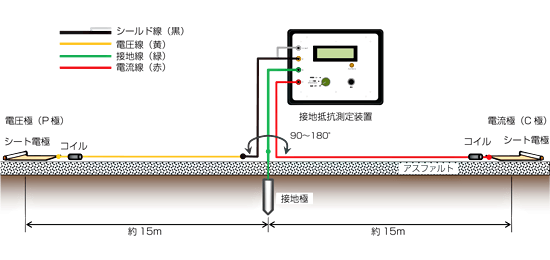

接地抵抗測定装置 測定結線図

測定結線図
